Regelabsperrklappe aus Edelstahl für Prozessluftführung in Pharmaanlagen

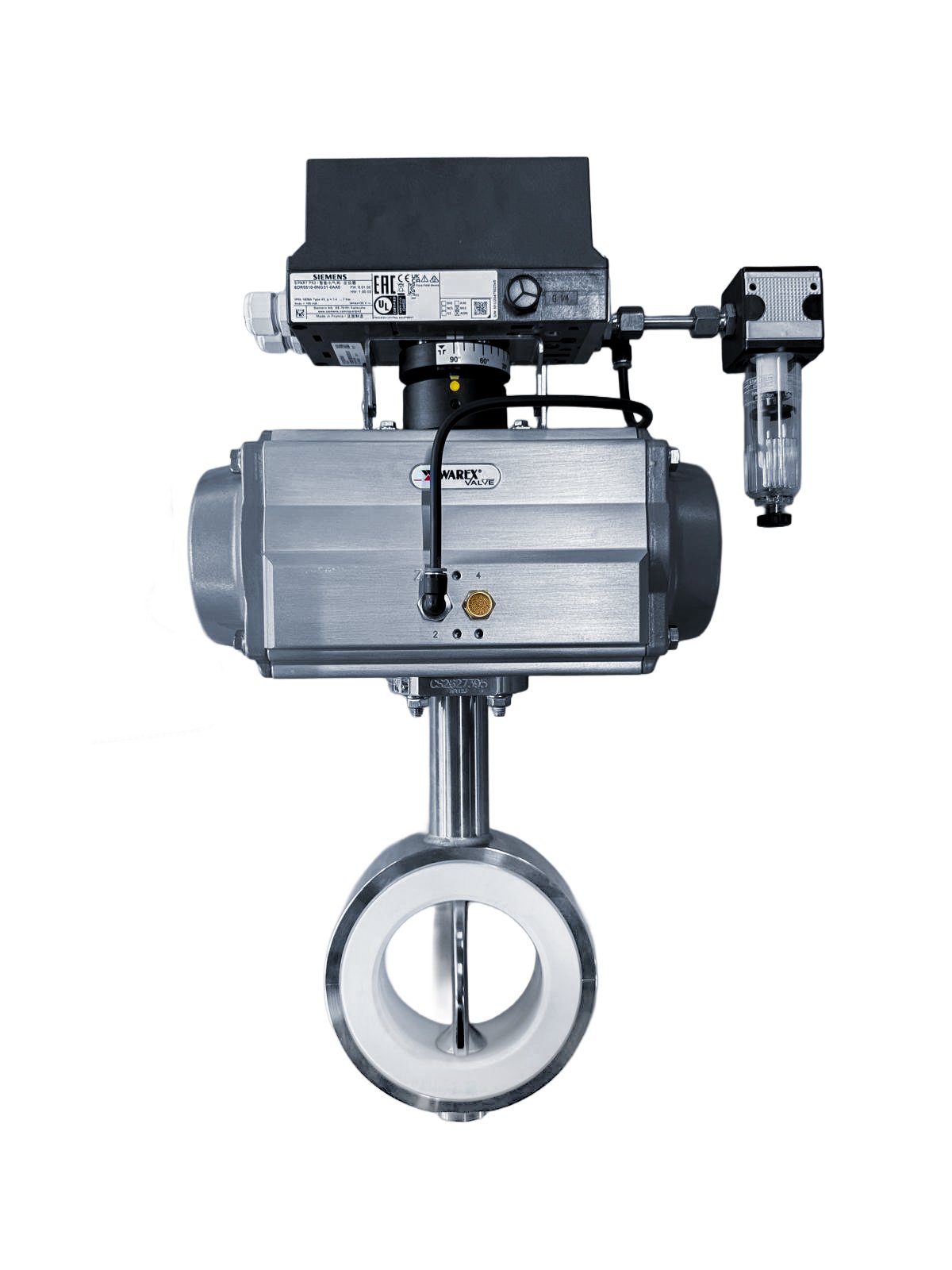

Warex Valve hat eine Absperr- und Regelklappe für die Prozessluftführung in pharmazeutischen Anlagen entwickelt. Die Ausführung Typ CST DN100 verfügt über ein Edelstahlgehäuse aus Werkstoff 1.4404, eine FDA-konforme PTFE-Dichtung sowie einen federschließenden pneumatischen Antrieb mit Siemens-Stellungsregler. Für ein aktuelles Projekt wurden bereits sieben Einheiten gefertigt und ausgeliefert.
In der pharmazeutischen Produktion stellen Armaturen für die Prozessluftführung hohe Anforderungen an Reinheit, Reinigbarkeit und Betriebssicherheit. Warex Valve hat für diesen Anwendungsbereich die Absperr- und Regelklappe Typ CST DN100 entwickelt, die ein vollständig aus Edelstahl gefertigtes Gehäuse mit präziser Regelungstechnik und einer Sicherheitsfunktion bei Energieausfall kombiniert.
Edelstahlgehäuse und hygienisches Design
Das Gehäuse besteht aus dem austenitischen Edelstahl Werkstoff 1.4404. Im Unterschied zu Standardarmaturen aus Gussmaterialien bietet diese Ausführung eine höhere Korrosionsbeständigkeit. Polierte Oberflächen und eine totraumarme, strömungsgünstige Konstruktion minimieren Anhaftungen und erleichtern Reinigungsprozesse. Eine integrierte Wellenverlängerung entkoppelt Prozessseite und Antrieb thermisch und konstruktiv, was sowohl die Isolierung der Rohrleitung als auch den Schutz der Antriebskomponenten unterstützt.
Federschließender Antrieb mit Fail-Safe-Funktion
Der pneumatische Antrieb ist federschließend ausgeführt. Bei einem Energieausfall fährt die Armatur automatisch in eine definierte Sicherheitsstellung. Die Positionierung erfolgt über den aufgebauten Stellungsregler Siemens Sipart PS2 mit einer Stellungsrückmeldung von 4–20 mA. Eine direkt aufgebaute Filtereinheit mit einer Feinheit von 5 µm stellt die Qualität der Instrumentenluft sicher. Eine mechanische Stellungsanzeige ermöglicht die visuelle Kontrolle der Klappenposition vor Ort.
FDA-konforme PTFE-Dichtung
Die eingesetzte weiße PTFE-Dichtung ist FDA-konform nach 21 CFR 177.1550 sowie konform nach EC 1935/2004 und EU 2011/10. Sie zeichnet sich durch hohe chemische Beständigkeit und minimale Anhaftung aus.
Für ein aktuelles Projekt hat das Unternehmen bereits sieben Einheiten gefertigt und ausgeliefert.
Technische Spezifikationen:
- Typ: Absperr- und Regelklappe CST DN100
- Gehäusewerkstoff: Edelstahl 1.4404
- Antrieb: federschließend, pneumatisch (Fail-Safe-Funktion)
- Stellungsregler: Siemens Sipart PS2
- Stellungsrückmeldung: 4–20 mA
- Filtereinheit: direkt aufgebaut, Feinheit 5 µm
- Dichtung: PTFE, weiß; FDA-konform nach 21 CFR 177.1550, EC 1935/2004, EU 2011/10
- Stellungsanzeige: mechanisch, integriert
